Le filament Para-aramide est constitué de polycondensation de p-phénylène diamine et de chlorure de téréphtaloyle. L'apparence du filament est jaune doré, la densité relative est faible et la résistance est 5 à 6 fois supérieure à celle du fil d'acier. Il a une bonne ignifugation et une bonne stabilité thermique. Il peut maintenir la dégradation des performances à 200 ℃.

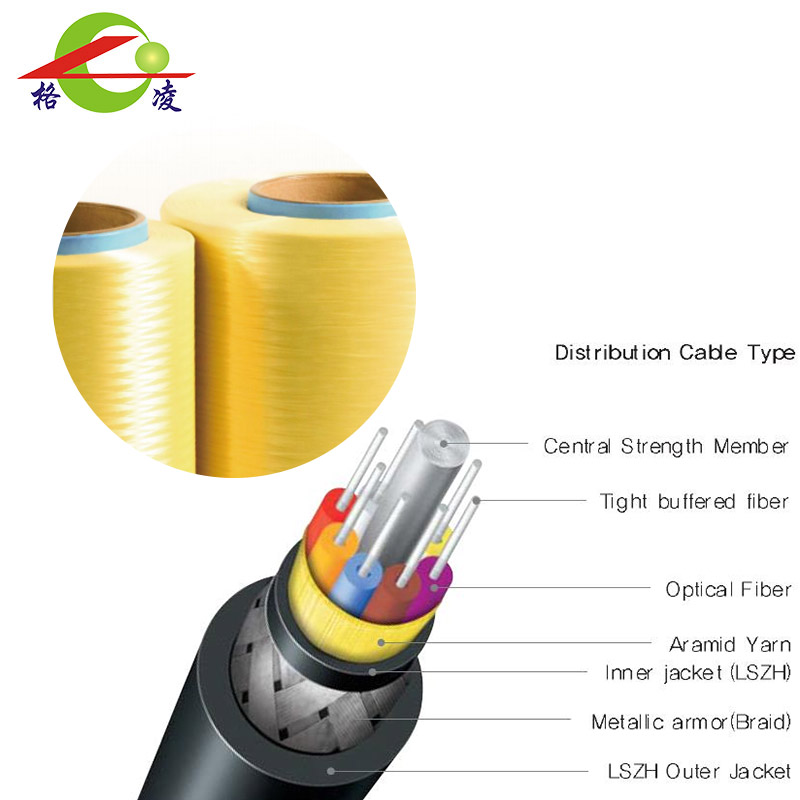

Les principales spécifications sont 200D, 400D, 600D, 800D, 1000D, 1500D et 3000D, qui sont largement utilisées dans les pneus, les câbles optiques, les tuyaux, les produits en caoutchouc, les cordes, les trains à grande vitesse, l'aérospatiale, la protection individuelle, la friction, l'étanchéité, et d'autres domaines.
SF-2800
Densité linéaire |
Compter |
Briser la ténacité |
Résistance à la rupture |
Allongement à la rupture |
Module d'Young |
||||||||
Taper |
Nominal |
Efficace |
|||||||||||
[denier] |
[dtex] |
[denier] |
[dtex] |
[ch] |
[g/j] |
[MPa] |
[cN/tex] |
[kgf] |
[N] |
[%] |
[g/j] |
[GPa] |
|
Faible denier patate douce |
200 |
220 |
203 |
232 |
133 |
24 |
3050 |
212 |
4.8 |
48 |
2.8 |
860 |
109 |
400 |
440 |
404 |
460 |
267 |
24 |
3050 |
212 |
9.7 |
95 |
3.0 |
850 |
108 |
|
600 |
670 |
606 |
680 |
400 |
24 |
3050 |
212 |
14.5 |
143 |
3.1 |
800 |
102 |
|
Denier élevé patate douce |
800 |
880 |
807 |
903 |
536 |
23.5 |
2990 |
207 |
18.6 |
187 |
3.2 |
780 |
98 |
1000 |
1100 |
1010 |
1120 |
665 |
23.5 |
2990 |
207 |
23.7 |
233 |
3.2 |
720 |
92 |
|
1500 |
1650 |
1513 |
1678 |
1000 |
23.5 |
2990 |
207 |
35.6 |
342 |
3.3 |
720 |
92 |
|
3000 |
3330 |
3030 |
3360 |
2000 |
23 |
2930 |
203 |
69.7 |
683 |
3.6 |
650 |
83 |
|
Standard |
ASTM D1907 Option 6 |
ASTM D885 |
SF-6800
Densité linéaire |
Compter |
Briser la ténacité |
Résistance à la rupture |
Allongement à la rupture |
Module d'Young |
|||||||
Nominal |
|
Efféactif |
|
|
|
|
|
|
|
|
|
|
[denier] |
[dtex] |
[denier] |
[dtex] |
[ch] |
[g/j] |
[MPa] |
[cN/tex] |
[kgf] |
[N] |
[%] |
[g/j] |
[GPa] |
600 |
670 |
606 |
680 |
400 |
27.0 |
3430 |
238 |
16.4 |
160 |
3.3 |
850 |
108 |
840 |
930 |
850 |
940 |
665 |
26.5 |
3370 |
234 |
22.5 |
221 |
3.4 |
800 |
102 |
1000 |
1110 |
1010 |
1120 |
665 |
26.5 |
3370 |
234 |
26.8 |
262 |
3.5 |
800 |
102 |
1500 |
1670 |
1515 |
1680 |
1000 |
26.0 |
3300 |
229 |
39.4 |
386 |
3.5 |
780 |
99 |
2820 |
3140 |
2840 |
3160 |
2000 |
25.5 |
3240 |
225 |
72.4 |
710 |
3.8 |
710 |
90 |
ASTM D1907 Option 6 |
ASTM D885 |
SF-4800
Densité linéaire |
Briser la ténacité |
Résistance à la rupture |
Allongement à la rupture |
PHASE |
Module d'Young |
|||||||||
0,5% |
1,0% |
|||||||||||||
[dtex] |
[g/j] |
[cN/tex] |
[kgf] |
[N] |
[%] |
[cN/dtex] |
[N] |
[cN/tex] |
[N] |
[g/j] |
[GPa] |
|||
1610 |
23.0 |
203 |
32.9 |
323 |
2.5 |
3.8 |
61 |
7.5 |
84 |
905 |
115 |
|||
3220 |
22.5 |
199 |
64.4 |
631 |
2.5 |
3.6 |
116 |
7.5 |
167 |
905 |
115 |
|||
6440 |
22.0 |
194 |
126 |
1234 |
2.7 |
3.6 |
232 |
7.5 |
335 |
866 |
110 |
|||
8050 |
22.0 |
194 |
157 |
1543 |
2.8 |
3.5 |
282 |
7.5 |
419 |
866 |
110 |
|||
ASTM D1907 Option 6 |
ASTM D885 |
